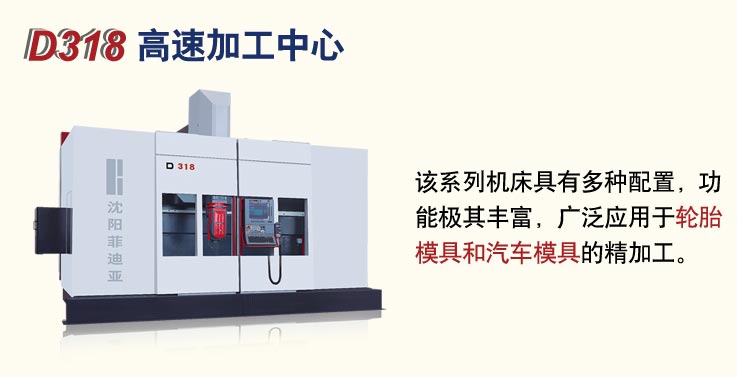

产品名称：D318高速加工中心
关 键 词(Tag)：机床 | D318是新系列五轴高速加工中心，是专业用于模具的半精加工、精加工以及轻合金铣削的机床，机床的线性轴结构、机床外型、床身构造都是以满足机床高动态性能而设计开发出来的。
该系列机床具有多种配置，功能极其丰富，广泛应用于轮胎模具和汽车模具的精加工。
| |
|
D318 |
| 线性轴行程 |
|
|
| X |
mm |
3000 |
| Y |
mm |
1000 |
| Z |
mm |
800 |
| 线性轴较大切削进给 |
|
|
| X |
m/min |
20 |
| Y |
m/min |
20 |
| Z |
m/min |
20 |
| 定位精度/重复定位精度(VDI/DGQ3441) |
|
|
| X |
mm |
0.012/0.010 |
| Y |
mm |
0.010/0.008 |
| Z |
mm |
0.008/0.006 |
| 工作台 |
|
|
| 长度 |
mm |
3500 |
| 宽度 |
mm |
1500 |
| T型槽 |
mm |
6×250 |
| 较大负载 |
kg |
14000 |
| 刀库 |
|
20-42 |
| 主轴 |
|
分度双摆动主轴头 |
连续双摆动主轴头 |
B轴行程
|
|
-177°/+180° |
±360° |
| B轴分度 |
|
3° |
- |
| C轴行程 |
|
-24°/+102° |
±110° |
| C轴分度 |
|
3° |
- |
| 主轴较大转速 |
rpm |
30000 |
32000 |
| 连续转动较大功率 |
kW |
22/19 |
7.5/6 |
| 较大扭矩 |
Nm |
36/31 |
4.5/3.6 |
| 刀柄类型 |
|
HSK50E |
HSK40E |
| 主要选项 |
| 排屑器 |
|
数字仿形 |
激光对刀仪 |
| 石墨除尘装置 |
|
三维编程软件
|
工件找正仪 | |
|
|
