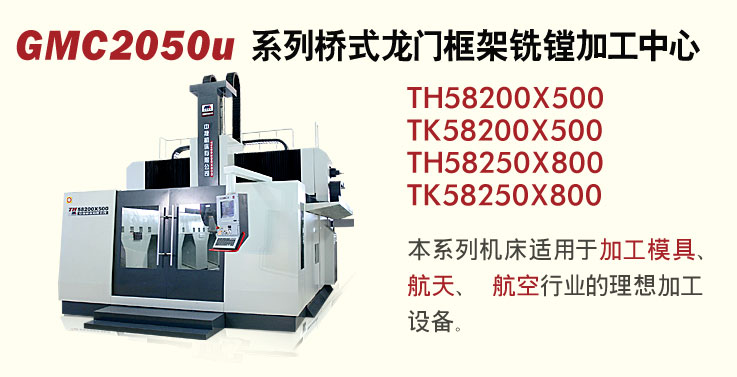

产品名称：GMC2050u系列桥式龙门框架铣镗加工中心
关 键 词(Tag)：机床 | TH58200X500，TH58250X800桥式龙门框架加工中心，其立柱上架有导轨梁、横梁在导轨梁上做X向运动，滑座在横梁上做Y向运动，进口滑枕在滑座中做Z向运动、进口主轴头安装在滑枕上做B、C轴运动，FIDIA系统可实现X、Y、Z、A、B五轴联动，是加工模具、航天、航空行业的理想加工设备。
| |
|
GMC2050u |
| 固定工作台面积 |
mm |
2000×5000 |
| 工作台承重 |
kg |
5000/m |
| 工作台纵向行程X |
mm |
动横梁4500＋换刀行程160 |
| 滑座横向行程Y |
mm |
2000 |
| 滑枕垂直行程Z |
mm |
1000 |
| B、C转角 |
|
B:+95°－-110° C:±200° |
| 主轴锥孔 |
|
HSK-63E |
| 主轴转速 |
r/min |
240-24000 |
| 主电机功率 |
kW |
27/34 |
| 主轴较大扭矩 |
N.m |
40 |
| 主轴端面到工作台面最小距离 |
mm |
200-1200 |
| 快速移动X、Y、Z |
mm/min |
X,Y:20 Z:18 B,C:10r/min |
| 刀库容量（TH）系列 |
|
20(40) |
| 选刀方式（TH）系列 |
|
任意 |
| 刀柄规格 |
|
HSK-63E |
| 拉钉规格 |
|
|
| 刀具较大长度/直径 |
mm |
350/105 |
| 刀具较大重量 |
kg |
6 |
| 换刀时间（TH系列）刀－刀 |
s |
邻刀0.63 远刀6.3 |
| 定位精度X、Y、Z |
mm |
X:0.025/2000 Y:0.025 Z:0.02 |
| 重复定位精度X、Y、Z |
mm |
X:0.01/2000 Y:0.01 Z:0.008 |
| 机床重量 |
kg |
60000 |
| 龙门宽度 |
mm |
2900 |
| 滑枕截面 |
|
460×460 |
| 机床外形尺寸 |
mm |
8917×6350×5329 |
| 电气总容量 |
KVA |
100 |
| 数控系统 |
|
FIDIA C20 | |
|
|
