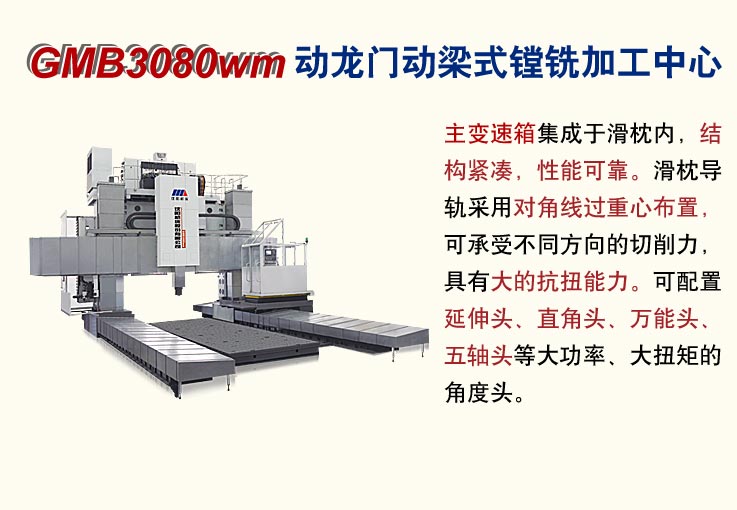

产品名称：GMB3080wm动龙门动梁式镗铣加工中心
关 键 词(Tag)：机床 | 主传动 德国西门子主电机和德国HEYNAU主变速箱集成于滑枕内，结构紧凑，性能可靠。
立柱导轨结构横梁与立柱之间有液压夹紧机构，保证整机刚度，可满足大扭矩切削工况。
滑枕导轨结构滑枕导轨采用对角线过重心布置，结构合理，可承受不同方向的切削力，具有大的抗扭能力。
Z轴双驱动 采用国际先进的双伺服驱动技术，具有良好的定位精度和动态响应特性。
附件角度头 可根据用户需要，配置延伸头、直角头、万能头、五轴头等大功率、大扭矩的角度头。
| |
|
GMB3080wm |
| 工作台 |
|
|
| 工作台尺寸 |
mm |
3000×8000 |
| 两立柱间距离 |
mm |
5000 |
| 工作台承重 |
t/m2 |
10 |
| T型槽尺寸 |
mm×个 |
28×12 |
| 加工范围 |
|
|
| 龙门框架较大行程 —X轴 |
mm |
9000 |
| 滑鞍较大行程 —Y轴 |
mm |
5000 |
| 滑枕较大行程 —Z轴 |
mm |
1600 |
| 横梁较大行程 —W轴 |
mm |
2000 |
| 主轴端面至工作台面较大距离 |
mm |
3000 |
| 进给 |
|
|
| 锥孔 (7:24) |
|
ISO50 |
| 转数范围 |
r/min |
0~4000 |
| 较大输出扭矩 |
Nm |
2900 |
| 主轴电机功率 |
kW |
67 |
| 方滑枕截面尺寸 |
mm |
460×420 |
| 主轴 |
|
|
| 切削进给速度范围 |
mm/min |
1~5000 |
| 快速移动 |
|
|
| X轴 |
m/min |
16 |
| Y轴 |
m/min |
16 |
| Z轴 |
m/min |
16 |
|
W轴
|
m/min |
2 |
| 定位精度 |
|
|
| 执行ISO标准(ISO8636-1:2000) |
|
|
| X轴 |
mm |
0.015/2000带光栅 |
| Y轴 |
mm |
0.02带光栅 |
| Z轴 |
mm |
0.015带光栅 |
| W轴 |
mm |
0.015带光栅 |
| 重复定位精度 |
|
|
| 执行ISO标准(ISO8636-1:2000) |
|
|
| X轴 |
mm |
0.010/2000带光栅 |
| Y轴 |
mm |
0.014带光栅 |
| Z轴 |
mm |
0.010带光栅 |
| W轴 |
mm |
0.010带光栅 |
|
主机重量
|
t |
130 |
| 电气总容量 |
KVA |
300 |
| 数控系统 |
|
SIEMENS 840D | |
|
|
