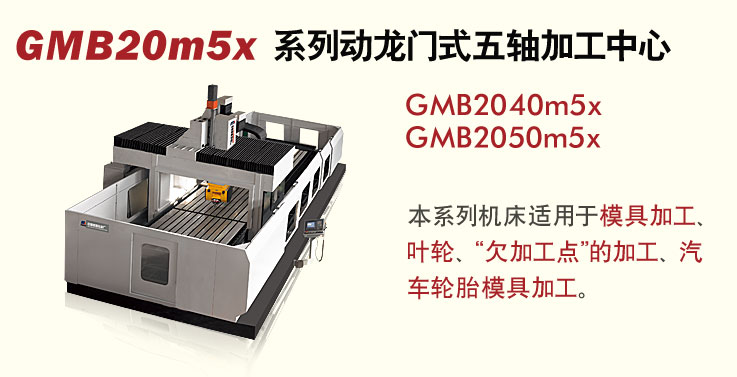

产品名称：GMB20m5x系列动龙门式五轴加工中心
关 键 词(Tag)：机床 | 双横梁支撑的滑鞍，彻底消除了悬臂梁支撑形式所产生的弹性误差，保证了Y轴拖动系统快速及稳态响应特性。Z轴采用液压平衡机构，使其具有良好的阻尼特性。
X1、X2轴是由两个大惯量交流伺服电机与大导程滚珠丝杠、低位移阻尼的直线滚动导轨等组成的拖动系统，具有良好的定位精度与稳态响应特性。
C轴为±200度回转轴，采用力矩电机直接驱动。
A轴为±110度摆角轴，与C轴组合后，可提供良好的加工位姿角。采用力矩电机直接驱动的主轴，最高转速可达18000转/分。
| |
|
GMB2040m5x |
GMB2050m5x |
| 工作台 |
|
|
|
| 工作台尺寸 |
mm |
2000×4000 |
2000×5000 |
| 两立柱间距离 |
mm |
2400 |
2400 |
| 允许较大荷重 |
kg/m |
7000 |
7000 |
| T型槽尺寸 |
mm×个 |
22×11 |
22×11 |
| 加工范围 |
|
|
|
| 工作台较大行程-X轴 |
mm |
4200 |
5200 |
| 滑鞍较大行程-Y轴 |
mm |
2100 |
2100 |
| 主轴较大行程-Z轴 |
mm |
1000 |
1000 |
| 主轴端面至工作台面距离 |
|
|
|
| 较大 |
mm |
1100 |
1100 |
| 最小 |
mm |
100 |
100 |
| 五轴铣头 |
|
|
|
| 主轴 |
|
|
|
| 锥孔（7：24） |
|
HSKA63 |
HSKA63 |
| 转速范围 |
r/min |
100-18000 |
100-18000 |
| 额定输出扭矩 |
N.m |
125 |
125 |
| 电机额定功率 |
kW |
26.2 |
26.2 |
| C轴较大转角 |
度 |
±200 |
±200 |
| A轴较大转角 |
度 |
±110 |
±110 |
| 进给 |
|
|
|
| 切削进给速度范围 |
mm/min |
1-10000 |
1-10000 |
| 快速移动 |
|
|
|
| X轴 |
m/min |
20 |
20 |
| Y轴 |
m/min |
20 |
20 |
| Z轴 |
m/min |
16 |
16 |
| 机床定位精度 |
|
|
|
| X轴 |
mm |
0.025 |
0.025 |
| Y轴 |
mm |
0.020 |
0.020 |
| Z轴 |
mm |
0.010 |
0.010 |
| 重复定位精度 |
|
|
|
| X轴 |
mm |
0.016 |
0.016 |
| Y轴 |
mm |
0.012 |
0.012 |
| Z轴 |
mm |
0.006 |
0.006 |
| 机床重量 |
kg |
30000 |
35000 |
| 数控系统 |
|
西门子840D |
西门子840D | |
|
|
