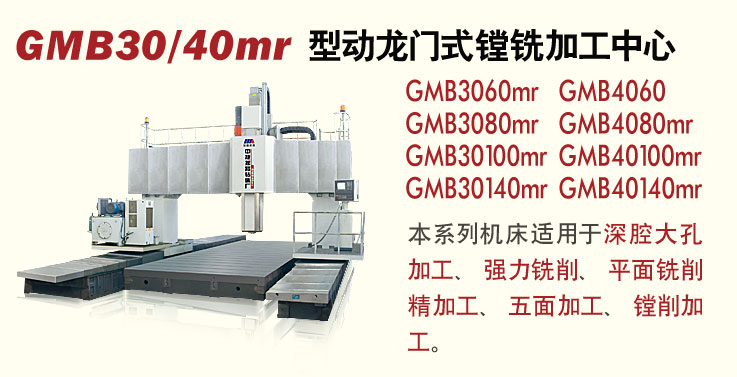

GMB30/40mr型动龙门式镗铣加工中心

关键词(Tag)：机床

        本系列龙门式数控镗铣（加工中心）床主要对各种基础大件、板件、盘类件、壳体件、模具等多品种精密零件进行数控加工。工件在一次装夹后可高精度、高效率的连续完成铣、镗、钻、铰、刚性攻丝等多种工序的加工。适用于航空航天、造船、发电、军工、重机、机车、机床、纺织机械、印刷机械、模具制造等行业。根据用户需求可增加数控回转台或合适的附件铣头实现对工件进行五面加工。
        主轴部件为方滑枕式结构形式，特别适用于主轴伸长强力铣削。大孔镗削及使用角度头的五面加工。方滑枕采用高强度铸铁材料(HT300)，并经表面热处理，具有超强的耐磨性。
        抗弯、抗扭能力俱佳的横梁镶有钢导轨。滑鞍等移动部件设有导轨卸荷机构，减少了滑动磨擦，有利于提高定位精度。
        龙门架移动由两侧床身上的四条重载直线导轨支撑。具有接触刚度高，承载能力大，低速无爬行，同步误差小等特点。
        独立的工作台具有超强的承载能力和较小的占地面积及工件装夹操作方便等优点。
        主运动采用宽调速交流伺服主电机、配备ZF变速箱，使得主轴在低速时大扭矩输出，适合重切削，高转速时的恒功率适合精加工。
        选用德国亚特兰大公司斜齿轮、斜齿条消隙机构，确保龙门双驱的同步精度。
        选用品质优异的重型主轴组，具有超强的大扭矩输出能力。

		GMB4060mr	GMB4080mr	GMB40100mr	GMB34140mr
工作台
工作台尺寸	mm	4000×6000	4000×8000	4000×10000	4000×14000
两立柱间距离	mm	4900	4900	4900	4900
允许较大荷重	m/s³	7000	7000	7000	7000
T型槽尺寸	mm×个	36×12	36×16	36×20	36×28
加工范围
龙门架较大行程-X1、X2轴	mm	6500	8500	10500	14500
滑鞍较大行程-Y轴	mm	4800	4800	4800	4800
主轴较大行程-Z轴	mm	1500	1500	1500	1500
主轴端面至工作台面距离
较大	mm	1700	1700	1700	1700
最小	mm	200	200	200	200
主轴
锥孔（7：24）		BT50	BT50	BT50	BT50
转速范围	r/min	40-2000	40-2000	40-2000	40-2000
较大输出扭矩	N.m	2050/2830	2050/2830	2050/2830	2050/2830
主轴电机功率	kW	37/51	37/51	37/51	37/51
方滑枕截面尺寸	mm	500×500	500×500	500×500	500×500
进给
切削进给速度范围	mm/min	1-5000	1-5000	1-5000	1-5000
快速移动
X1、X2轴	m/min	8	8	8	8
Y轴	m/min	8	8	8	8
Z轴	m/min	8	8	8	8
机床定位精度
执行ISO标准（ISO8636-1：2000）
X1、X2轴	mm	0.015/2000带光栅尺	0.015/2000带光栅尺	0.015/2000带光栅尺	0.015/2000带光栅尺
Y轴	mm	0.040 (0.025带光栅尺)	0.040 (0.025带光栅尺)	0.040 (0.025带光栅尺)	0.040 (0.025带光栅尺)
Z轴	mm	0.025 (0.015带光栅尺)	0.025 (0.015带光栅尺)	0.025 (0.015带光栅尺)	0.025 (0.015带光栅尺)
执行JIS标准（JISB6330）
X1、X2轴	mm	±0.005/300 (±0.003/300带光栅尺)	±0.005/300 (±0.003/300带光栅尺)	±0.005/300 (±0.003/300带光栅尺)	±0.005/300 (±0.003/300带光栅尺)
Y轴	mm	±0.005/300 (±0.003/300带光栅尺)	±0.005/300 (±0.003/300带光栅尺)	±0.005/300 (±0.003/300带光栅尺)	±0.005/300 (±0.003/300带光栅尺)
Z轴	mm	±0.005/300 (±0.003/300带光栅尺)	±0.005/300 (±0.003/300带光栅尺)	±0.005/300 (±0.003/300带光栅尺)	±0.005/300 (±0.003/300带光栅尺)
重复定位精度
执行ISO标准（ISO8636-1：2000）
X1、X2轴	mm	0.010/2000带光栅尺	0.010/2000带光栅尺	0.010/2000带光栅尺	0.010/2000带光栅尺
Y轴	mm	0.026 (0.016带光栅尺)	0.026 (0.016带光栅尺)	0.026 (0.016带光栅尺)	0.026 (0.016带光栅尺)
Z轴	mm	0.014 (0.010带光栅尺)	0.014 (0.010带光栅尺)	0.014 (0.010带光栅尺)	0.014 (0.010带光栅尺)
执行JIS标准（JISB6330）
X1、X2轴	mm	±0.003 (±0.002带光栅尺)	±0.003 (±0.002带光栅尺)	±0.003 (±0.002带光栅尺)	±0.003 (±0.002带光栅尺)
Y轴	mm	±0.003 (±0.002带光栅尺)	±0.003 (±0.002带光栅尺)	±0.003 (±0.002带光栅尺)	±0.003 (±0.002带光栅尺)
Z轴	mm	±0.003 (±0.002带光栅尺)	±0.003 (±0.002带光栅尺)	±0.003 (±0.002带光栅尺)	±0.003 (±0.002带光栅尺)
机床重量	t	120	140	160	200
数控系统		西门子840D	西门子840D	西门子840D	西门子840D
