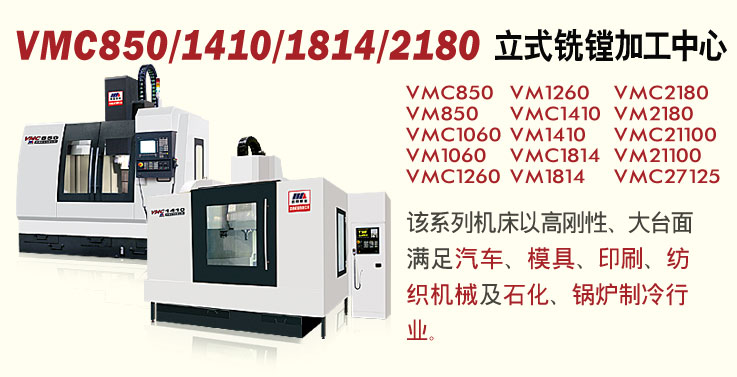

产品名称：VMC850/1410/1814/2180立式铣镗加工中心
关 键 词(Tag)：机床 | 该系列机床以高刚性、大台面满足汽车、模具、印刷、纺织机械及石化、锅炉制冷行业，加工复杂的模具、板盘、齿轮、箱体及零件的理想设备。
| |
|
VMC850 |
VM850 |
VMC1060 |
VMC1060 |
| 工作台尺寸 |
mm |
500×1000 |
500×1000 |
1300×600 |
1300×600 |
| 承重 |
kg |
500 |
500 |
800 |
800 |
| 行程 |
|
|
|
|
|
| X |
mm |
850 |
850 |
1000 |
1000 |
| Y |
mm |
500 |
500 |
600 |
600 |
| Z |
mm |
630 |
630 |
600 |
600 |
| 主轴锥孔 |
|
ISO 7:24 No40 |
ISO 7:24 No40 |
ISO 7:24 No40 |
ISO 7:24 No40 |
| 主轴转速 |
r/min |
50-6000 |
50-6000 |
50-6000 |
50-6000 |
| 主轴较大扭矩 |
N.m |
70/95 |
70/95 |
70/95 |
70/95 |
| 主电机输出功率（连续） |
kW |
11/15 |
11/15 |
11/15 |
11/15 |
| 主轴中心到导轨面距离 |
mm |
575(直线导轨基面) |
575(直线导轨基面) |
605 |
605 |
| 主轴端面到工作台面距离 |
mm |
150-780 |
150-780 |
180-780 |
180-780 |
| 进给速度 |
mm/min |
1-10000 |
1-10000 |
1-10000 |
1-10000 |
| 快速移动 |
|
|
|
|
|
| X、Y |
m/min |
24 |
24 |
24 |
24 |
| Z |
m/min |
15 |
15 |
15 |
15 |
| 刀库容量 |
piece |
16(斗笠) |
- |
20(斗笠) |
- |
| 刀柄规格 |
|
MAS 403 BT40 |
MAS 403 BT40 |
MAS 403 BT40 |
MAS 403 BT40 |
| 刀具较大长度/直径 |
mm |
300/80 |
- |
300/80 |
- |
| 刀具较大重量 |
kg |
6 |
- |
6 |
- |
| 龙门宽度 |
mm |
- |
- |
- |
- |
| 定位精度 |
|
|
|
|
|
| X、Y、Z |
mm |
±0.005/全行程 |
±0.005/全行程 |
±0.005/全行程 |
±0.005/全行程 |
| 重复定位精度 |
|
|
|
|
|
| X、Y、Z |
mm |
±0.003 |
±0.003 |
±0.003 |
±0.003 |
| 外形尺寸 |
mm |
2700×2456×3080 |
2700×2456×3080 |
3270×2650×2960 |
3270×2650×2960 |
| 机床重量 |
kg |
6000 |
6000 |
7500 |
7500 |
| 电气总容量 |
KVA |
35 |
35 |
35 |
35 |
| 数控系统 |
|
FANUC 0i-MC |
FANUC 0i-MC |
FANUC 0i-MC |
FANUC 0i-MC | |
|
|
