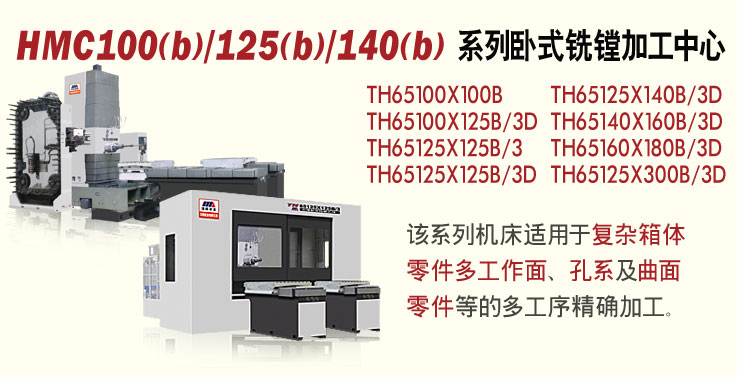

产品名称：HMC100(b)/125(b)/140(b)系列卧式铣镗加工中心
关 键 词(Tag)：机床 | 该系列机床是引进德国沙尔曼公司solon3-1加工中心制造技术，保持了引进产品的先进、精确、高效、可靠性，是高精度型加工中心产品。适用于复杂箱体零件多工作面、孔系及曲面零件等的多工序精确加工。
| |
|
TH65100×100B |
TH65100×125B/3D |
| 工作台 |
|
|
|
| 工作台面积 |
mm |
1000×1000 |
1000×1250 |
| 交换工作台数 |
|
双 |
单 |
| 工作台交换时间 |
s |
55 |
- |
| 可承受较大荷重 |
kg |
3000 |
5000 |
| 主轴工作范围 |
|
|
|
| 主轴锥孔 |
|
ISO 7:24 No50 |
ISO 7:24 No50 |
| 主轴直径/平旋盘直径 |
|
- |
φ125/- |
| 主电机功率 |
kW |
17/22.5 |
17/22.5 |
| 主轴转速 |
r/min |
12-3000 |
12-3000 |
| 主轴较大扭矩 |
N.m |
1100 |
1100 |
| 主轴轴向较大抗力 |
N |
12250 |
12250 |
| 工作台较大行程X |
mm |
2000 |
2000 |
| 主轴箱较大行程Y |
mm |
1200 |
1200 |
| 立柱较大行程Z |
mm |
1200 |
1200 |
| 主轴伸出长度W |
mm |
500 |
500 |
| 工作台回转B |
° |
360/0.001 |
360/0.001 |
| 移动速度 |
|
|
|
| 主轴中心线至工作台面距离 |
mm |
0-1200 |
100-1300 |
| 主轴端面至工作台中心最小距离 |
|
350(主轴零位) |
350(主轴零位) |
| 切削进给 |
|
|
|
| X、Y、Z |
mm/min |
1-6000 |
1-6000 |
| W |
mm/min |
- |
1-5000 |
| 快速 |
m/min |
X,Y,Z:10 |
X,Y,Z:10 W:5 |
| 工作台进给 |
r/min |
0-2.5 |
0-2.5 |
| 自动换刀装置 |
|
|
|
| 刀库容量/选刀方式 |
piece |
60(40、90为选项)/定点 |
60(40、90为选项)/定点 |
| 刀柄规格 |
|
ISO 7:24 JT50 |
ISO 7:24 JT50 |
| 刀具较大重量 |
kg |
25 |
25 |
| 刀具较大长度/直径 |
mm |
400/φ125 |
400/φ125 |
| 换刀时间 |
s |
9 |
9 |
| 在相邻刀座有空位时刀具较大直径 |
mm |
250 |
250 |
| 定位精度 |
|
|
|
| X、Y、Z |
mm |
±0.008(±0.005/全行程 选项) |
±0.008(±0.005/全行程 选项) |
| B（4×90°） |
mm |
±7.5"(±2") |
±7.5"(±2") |
| 重复定位精度 |
|
|
|
| X、Y、Z |
mm |
±0.005(±0.003/全行程 选项) |
±0.005(±0.003/全行程 选项) |
| 工作台4×90° |
mm |
±2" |
±2" |
| 安装数据 |
|
|
|
| 电源 |
Hz/V |
50/380 |
50/380 |
| 电气总容量 |
KVA |
100 |
100 |
| 机床重量 |
kg |
34000 |
31500 |
| 占地面积 |
mm |
8645×6755 |
6755×6610 |
| 外形尺寸 |
mm |
8645×6755×4050 |
6755×6610×4050 |
| 数控系统 |
|
SIEMENS 840D |
SIEMENS 840D | |
|
|
