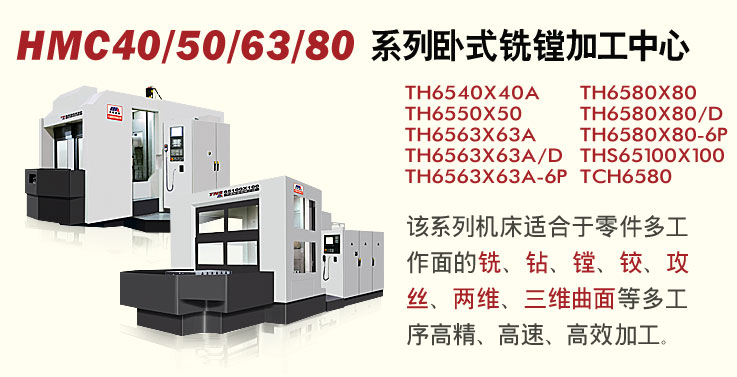

产品名称：HMC40/50/63/80系列卧式铣镗加工中心
关 键 词(Tag)：机床 | 该系列机床是我厂在吸收国内外先进技术开发的数控产品。适合于零件多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序高精、高速、高效加工，广泛应用于汽车、内燃机、航空航天、家电、通用机械等行业。
| |
|
TH6540×40A |
TH6550×50 |
| 工作台 |
|
|
|
| 工作台面积 |
mm |
400×400 |
500×500 |
| 交换工作台数 |
|
双 |
双 |
| 工作台交换时间 |
s |
8 |
8s |
| 可承受较大荷重 |
kg |
400 |
500 |
| 主轴锥孔 |
|
ISO7:24 No50 |
ISO7:24 No50 |
| 主电机功率 |
KW |
11/15 |
11/15 |
| 主轴转速 |
r/min |
20-5000 |
20-5000 |
| 主轴较大扭矩 |
N.m |
376 |
376 |
| 主轴轴向较大抗力 |
N |
7000 |
7000 |
| 主轴工作范围 |
|
|
|
| 工作台较大行程X |
mm |
立柱移动700 |
立柱移动700 |
| 主轴箱较大行程Y |
mm |
650 |
650 |
| 立柱较大行程Z |
mm |
工作台移动600 |
工作台移动600 |
| 工作台回转B |
|
1°×360 |
1°×360 |
| 主轴中心线至工作台面距离 |
mm |
50-700 |
50-700 |
| 主轴端面至工作台中心最小距离 |
mm |
200 |
200 |
| 移动速度 |
|
|
|
| 切削进给 |
|
|
|
| X、Y、Z |
|
1-10000 |
1-10000 |
| W |
|
- |
- |
| 快速 |
m/min |
24 |
24m/min |
| 工作台进给 |
|
- |
- |
| 自动换刀装置 |
|
|
|
| 刀库容量/选刀方式 |
piece |
40/定点 |
40/定点 |
| 刀柄规格 |
|
ISO7:24JT50 |
ISO7:24JT50 |
| 刀具较大重量 |
kg |
25 |
25 |
| 刀具较大长度/直径 |
mm |
400/φ125 |
400/φ125 |
| 换刀时间 |
s |
9s |
9 |
| 在相邻刀座有空位时刀具较大直径 |
mm |
250 |
250 |
| 定位精度 |
|
|
|
| X、Y、Z |
mm |
±0.005 |
±0.005 |
| B（4×90°） |
mm |
±5"(±2") |
±5"(±2") |
| 重复定位精度 |
|
|
|
| X、Y、Z |
mm |
±0.003 |
±0.003 |
| 工作台4×90° |
mm |
±2" |
±2" |
| 安装数据 |
|
|
|
| 电源 |
Hz/V |
50/380 |
50/380 |
| 电气总容量 |
KVA |
55 |
55 |
| 机床重量 |
kg |
17470 |
17470 |
| 占地面积 |
mm |
4790×4600 |
4790×4600 |
| 外形尺寸 |
mm |
4790×3852×3048 |
4790×3852×3048 |
| 数控系统 |
|
FANUC 0i-MC
(FANUC 18i,SIEMENS840D) |
FANUC 0i-MC
(FANUC 18i,SIEMENS840D | |
|
|
