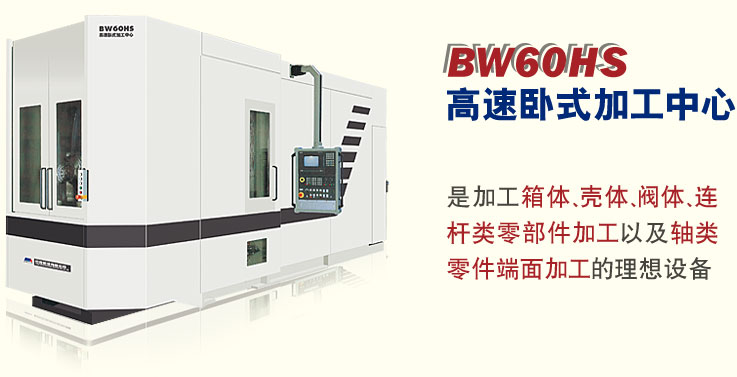

产品名称：BW60HS型高速卧式加工中心
关 键 词(Tag)：机床 | BW60HS系列高速卧式加工中心的设计、制造技术及应用技术完全来源于德国，机床不的关键零部件（如：电主轴、数控转台、滚珠丝杠、线性导轨、轴承、绝对式光栅尺测量系统、液压系统、润滑系统、气动系统、数控系统及驱动控制系统、刀库等）均采用德国进口知名品牌。BW60HS系列高速卧式加工中心，具有高精度、高速度、高效率、高可靠性的特点，是目前国际先进的现代化机床，广泛适用于汽车、摩托车、仪表、液压件、模具、航空等行业，是加工箱体、壳体、阀体、连杆类零部件加工以及轴类零件端面加工的理想设备。
| |
|
BW60HS |
| 各轴行程 |
|
|
| X轴 |
mm |
700 |
| Y轴 |
mm |
630 |
| Z轴 |
mm |
550(630) |
| 加速度 |
|
|
| X、Y、Z轴 |
m/s2 |
10 |
| 轴快移速度 |
|
|
| X、Y、Z轴 |
m/min |
60 |
| 切削进给X，Y，Z |
mm/min |
0-60000 |
| 机床精度（按德国VDI/DGQ3441标准） |
|
|
| 双向定位精度X、Y、Z |
mm |
0.006 |
| 双向重复定位精度X、Y、Z |
mm |
0.004 |
| 电主轴 |
|
|
| 主轴数量 |
|
单主轴 |
| 主轴锥孔 |
|
HSK A63 |
| 主轴转速 |
r/min |
20-16000 |
| 较大功率 |
kW |
18/23 |
| 较大扭矩 |
Nm |
61/80 |
| 主轴轴承直径 |
mm |
70 |
| 主轴起停时间 |
sec |
1 |
| 主轴润滑 |
|
脂（油气）润滑 |
| 主轴平衡等级 |
|
Q1 |
| 冷却系统 |
|
|
| 主轴刀具中心内冷却压力 |
|
20（50） |
| 外冷却压力 |
|
3.5 |
| 测量系统 |
|
|
| X、Y、Z、B轴 |
|
绝对式闭环 |
| 数控系统 |
|
Siemens 840D |
| 数控工作台 |
|
|
| 双交换工作台 |
|
|
| 工作台尺寸 |
mm |
630×630 |
| 工作台承重 |
kg |
800 |
| 工作台较大旋转速度 |
r/min |
40 |
| 工作台分度 |
° |
0.001 |
| 工作台定位精度 |
|
8 arc sec |
| 工作台重复定位精度 |
|
5 arc sec |
| 双交换工作台交换时间 |
|
7 arc sec |
| 刀具参数 |
|
|
| 刀库形式 |
|
圆盘式 |
| 刀库容量 |
|
16/32 |
| 刀柄规格 |
|
HSK A63 |
| 刀具较大长度 |
mm |
350(500) |
| 刀具较大直径 |
mm |
125(250) |
| 刀具较大重量 |
kg |
12 |
| 换刀时间 |
sec |
1/3.5(2/5) |
| 电源 |
VAC,Hz |
3-380,50 |
| 电源总容量 |
KVA |
65 |
| 气源 |
|
|
| 压缩空气压力 |
bar |
4-6 |
| 压缩空气消耗量 |
m3/h |
10 |
| 机床主机净重 |
kg |
15000 |
机床主机外形尺寸（长×宽×高）
|
m |
5.6×2.6×3.75 |
| 机床安装尺寸（长×宽×高） |
m |
5.6×3.7×3.75
6.2×3.35×3.75 | |
|
|
