产品名称：GDC10/12/16系列龙门数控钻床

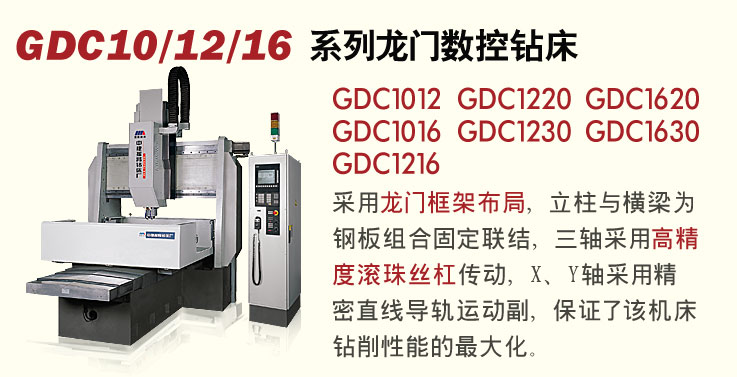

关 键 词(Tag)：机床 | GDC系列机床采用龙门框架布局，立柱与横梁为钢板组合固定联结，三轴采用高精度滚珠丝杠传动，X、Y轴采用精密直线导轨运动副，保证了该机床钻削性能的较大化。
| |
|
GDC1012 |
GDC1016 |
| 工作台 |
|
|
|
| 工作台有效尺寸 |
mm |
1000×125 |
1000×1600 |
| 两立柱间距离 |
mm |
1570 |
1570 |
| 允许较大荷重 |
kg |
1500 |
1550 |
| 卡压螺孔尺寸(T形槽尺寸) |
mm×N |
M16×80 |
M16×108 |
| 加工范围 |
|
|
|
| 工作台较大行程-X轴 |
|
|
|
| 不带刀库 |
mm |
1250 |
1600 |
| 带刀库 |
mm |
1150 |
1500 |
| 滑鞍马较大行程-Y轴 |
mm |
1000 |
1000 |
| 主轴箱较大行程-Z轴 |
mm |
400 |
400 |
| 主轴端面至工作台面距离 |
|
|
|
| 较大 |
mm |
500 |
500 |
| 最小 |
mm |
100 |
100 |
| 主轴 |
|
|
|
| 锥孔(7:24) |
|
BT40 |
BT40 |
| 转数范围 |
r/min |
40-2500 |
40-2500 |
| 较大输出扭矩 |
N.m |
94
100
100
|
94
100
100 |
| 承受较大轴向抗力 |
N |
8000 |
8000 |
| 主轴电机功率 |
kW |
7
7.5(变频)
7.5
|
7
7.5(变频)
7.5 |
| 较大钻孔直径 |
mm |
φ32 |
φ32 |
| 较大攻丝直径 |
|
|
|
| 铸铁 |
mm |
M24 |
M24 |
| 碳钢 |
mm |
M20 |
M20 |
| 进给 |
|
|
|
| 切削进给速度范围 |
mm/min |
1-5000 |
1-5000 |
| 快速移动 |
|
|
|
| X轴 |
m/min |
15 |
15 |
| Y轴 |
m/min |
15 |
15 |
| Z轴 |
m/min |
10 |
10 |
| 刀库 |
|
|
|
| 较大刀具长度 |
mm |
300 |
300 |
| 形式 |
|
直排式
无
直排式 |
直排式
无
直排式 |
| 容量 |
N |
10 |
10 |
| 机床定位精度 |
|
|
|
| 执行国家标准JB/T8771.4 |
|
|
|
| X轴 |
mm |
0.032 |
0.042 |
| Y轴 |
mm |
0.032 |
0.032 |
| Z轴 |
mm |
0.022 |
0.022 |
| 重复定位精度 |
|
|
|
| 执行国家标准JB/T8771.4 |
|
|
|
| X轴 |
mm |
0.018 |
0.018 |
| Y轴 |
mm |
0.018 |
0.018 |
| Z轴 |
mm |
0.012 |
0.012 |
| 机床重量 |
kg |
8000 |
9000 |
| 数控系统 |
|
标准配置 西门子 802D
可选配置 西门子 802C
可选配置 法那克0i |
标准配置 西门子 802D
可选配置 西门子 802C
可选配置 法那克0i | |
|
|
