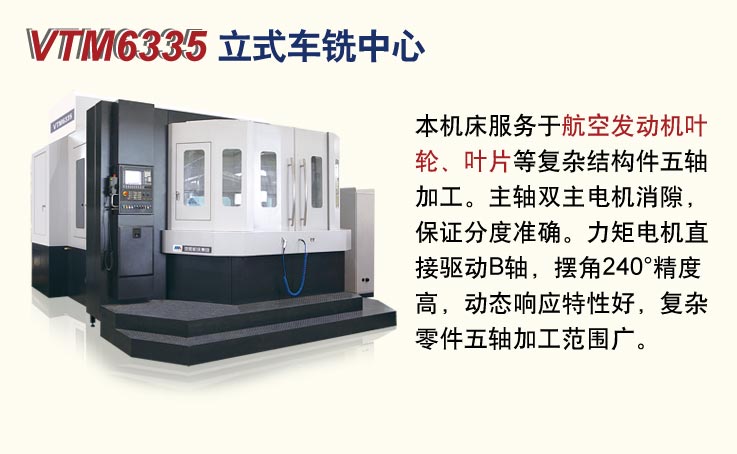

产品名称：VTM6335立式车铣中心
关 键 词(Tag)：机床 | 融合了立车与卧式车铣中心的优点，三轴正交单立柱框架结构。服务于航空发动机叶轮、叶片等复杂结构件五轴加工；
主轴双主电机消隙，保证分度准确。力矩电机直接驱动B轴，摆角240°精度高，动态响应特性好，复杂零件五轴加工范围广；
Y轴独特的滑枕结构，行程达420mm，加工范围广；
交换工作台，正反两套卡具，实现多序加工，节省装卡时间。
| |
|
VTM6335 |
| 加工能力 |
|
|
| 工件较大回转直径 |
mm |
φ800 |
| 工件较大高度 |
mm |
350 |
| 较大加工直径 |
mm |
φ630 |
| 工作台直径 |
mm |
φ800 |
| 工作台T型槽尺寸 |
mm |
18-30 |
| 工作台中心孔直径 |
mm |
φ50 |
| 工作台较大承重 |
kg |
800 |
| 行程 |
|
|
| X/Y/Z轴行程 |
mm |
1410/420/750 |
| B轴转角(主轴头回转) |
|
-120°-+120° |
| C轴转角(回转工作台回转) |
|
360°(连续) |
| B轴回转中心到工作台中心距离(前后方向/左右方向) |
mm |
-385-35/-1134-276 |
| B轴回转中心到回转工作台端面距离 |
mm |
290-1040 |
| B轴垂直时刀具主轴端面到工作台端面距离 |
mm |
-115-635 |
| 快移 |
|
|
| X/Y/Z轴快移速度 |
m/min |
50/50/50 |
| 回转工作台 |
|
|
| 回转工作台最高转速 |
r/min |
1000 |
| 回转工作台输出扭矩(连续/30分钟) |
N.m |
910/1250 |
| C轴最高转速 |
r/min |
100 |
| C轴最小设定单位 |
|
0.001° |
| 铣削主轴 |
|
|
| 铣削主轴最高转速 |
r/min |
10000 |
| 铣削主轴功率(额定/40%ED) |
kW |
54/64 |
| 铣削主轴扭矩(额定 /40%ED) |
N.m |
136/190 |
| 铣削主轴锁紧扭矩 |
N.m |
1000 |
| B轴 |
|
|
| B轴功率(额定) |
Kw |
7.9 |
| B轴扭矩(额定/较大) |
N.m |
1200/2120 |
| B轴锁紧扭矩 |
N.m |
4000 |
| B轴额定转速 |
r/min |
50 |
| 刀库机械手 |
|
|
| 刀柄形式 |
|
CAPTO-C6 |
| 较大刀具重量(含刀夹、卡套) |
kg |
10 |
| 较大刀具长度(含刀夹、卡套) |
mm |
350 |
| 满刀较大刀具直径 |
mm |
80 |
| 邻空刀较大刀具直径 |
mm |
130 |
|
刀库装刀数
|
|
30 |
| 刀对刀换刀时间 |
s |
6 |
| 交换装置 |
|
|
| 托盘数量 |
|
2 |
| 交换时间 |
s |
10 |
| 交换方式 |
|
伺服转位 |
| 液压系统压力(高压/低压) |
Mpa |
10/5 |
| 控制系统 |
|
SIEMENS 840D |
| 机床高度 |
mm |
3800 |
| 机床占地面积 |
mm×mm |
5700×6800 |
| 机床重量 |
kg |
37000 | |
|
|
