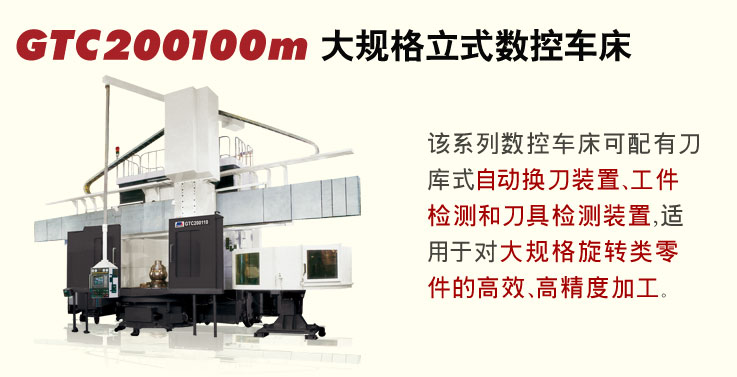

产品名称：GTC200100m大规格立式数控车床
关 键 词(Tag)：机床 | GTC系列立式数控车床，具有刀库式自动换刀装置，适合批量生产，能高效自动地完成数控立式车床的所有功能；实现内孔、外圆、锥面、圆弧等曲面的加工。GTC200100m为立式车铣中心，除完成GTC系列的车削功能外，还配有铣刀库，在一次装夹情况下，能完成车削、铣削、钻孔等工序的集中加。该系列机床适用于电机壳、车轮、阀门体、法兰盘、大型电机座，泵体等复杂零件的粗、精加工和多工序的集中加工。
| |
|
GTC20090 |
GTC250110 |
GTC200100m |
| 主轴参数 |
|
|
|
|
| 工作台直径 |
mm |
1600 |
2000 |
1600 |
| 较大回转直径 |
mm |
2000 |
2500 |
2000 |
| 较大车削直径 |
mm |
2000 |
2500 |
2000 |
| 较大工件高度 |
mm |
1600 |
2000 |
1600 |
| 较大加工工件重量 |
kg |
8000 |
10000 |
8000 |
| 较大扭矩 |
Nm |
20000 |
26000 |
19000 |
| 滑枕 |
|
|
|
|
| 垂直移动量 |
mm |
900 |
1200 |
1100 |
| 水平移动量 |
mm |
-150-+2050 |
-100-+2800 |
-3010-+2650 |
| 滑枕截面尺寸 |
mm |
220×220 |
240×240 |
240×240 |
| 刀杆截面尺寸 |
mm |
40×40 |
40×40 |
40×40 |
| 刀库 |
|
|
|
|
| 车刀库工位数 |
|
12 |
12 |
12 |
| 每把刀夹较大重量 |
kg |
45 |
50 |
50 |
| 铣刀库工位数 |
|
- |
- |
40 |
| 进给 |
|
|
|
|
| 切削进给速度 |
mm/s |
0.01-50 |
0.01-40 |
0.01-50 |
| 快速进给速度 |
m/min |
8 |
8 |
8 |
| 工作台转速 |
r/min |
1-254 |
1-180 |
1-256 |
| 动力头转速 |
r/min |
- |
- |
18-1800 |
| C轴转速 |
r/min |
- |
- |
0-3 |
| 工作台变速挡数 |
|
2 |
2 |
3 |
| 横梁垂直移动量 |
mm |
250×4 |
250×4 |
280×3 |
| 电机 |
|
|
|
|
| 主驱动电机功率 |
kW |
45/55 |
60/75 |
60/75 |
| 水平进给电机功率 |
kW |
7 |
7 |
7 |
| 垂直进给电机功率 |
kW |
7 |
7 |
7 |
| 动力头电机功率 |
kW |
- |
- |
15/18.5 |
| C轴电机功率 |
kW |
- |
- |
3 |
| 工件精度 |
|
IT6 |
IT6 |
IT6 |
| 工件表面精度 |
μm |
Ra1.6 |
Ra1.6 |
Ra1.6 |
| 机床重量 |
kg |
26000 |
50000 |
40000 |
| 机床外形尺寸 |
mm |
7200×5500×5800 |
10600×5600×7163 |
10730×6075×6938 |
| 控制系统型号 |
|
FANUC 0i-TC |
FANUC 0i-TC |
FANUC 18i-T | |
|
|
