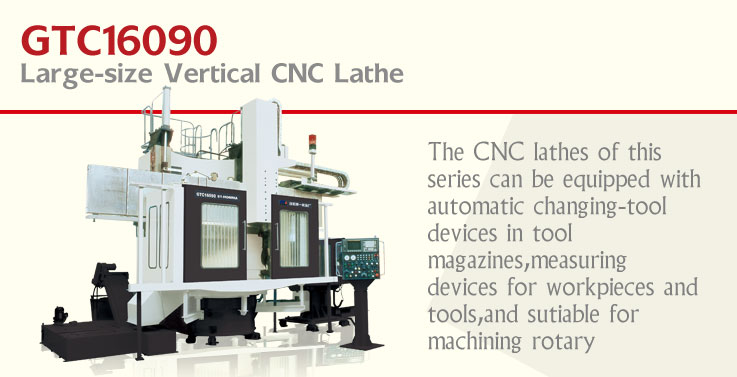

产品名称：GTC16090系列数控立式车床
关 键 词(Tag)：机床 | GTC系列立式数控车床，具有刀库式自动换刀装置，适合批量生产，能高效自动地完成数控立式车床的所有功能；实现内孔、外圆、锥面、圆弧等曲面的加工。GTC200100m为立式车铣中心，除完成GTC系列的车削功能外，还配有铣刀库，在一次装夹情况下，能完成车削、铣削、钻孔等工序的集中加。该系列机床适用于电机壳、车轮、阀门体、法兰盘、大型电机座，泵体等复杂零件的粗、精加工和多工序的集中加工。
| |
|
GTC16090 |
| 主轴参数 |
|
|
| 工作台直径 |
mm |
1250 |
| 较大回转直径 |
mm |
1600 |
| 较大车削直径 |
mm |
1600 |
| 较大工件高度 |
mm |
1200 |
| 较大加工工件重量 |
kg |
6000 |
| 较大扭矩 |
Nm |
10960 |
| 滑枕 |
|
|
| 垂直移动量 |
mm |
900 |
| 水平移动量 |
mm |
-100-+1600 |
| 滑枕截面尺寸 |
mm |
200×200 |
| 刀杆截面尺寸 |
mm |
40×40 |
| 刀库 |
|
|
| 车刀库工位数 |
|
12 |
| 每把刀夹较大重量 |
kg |
45 |
| 铣刀库工位数 |
|
- |
| 进给 |
|
|
| 切削进给速度 |
mm/s |
0.01-50 |
| 快速进给速度 |
m/min |
8 |
| 工作台转速 |
r/min |
1-312 |
| 动力头转速 |
|
- |
| C轴转速 |
|
- |
| 工作台变速挡数 |
|
2 |
| 横梁垂直移动量 |
mm |
250×2 |
| 电机 |
|
|
| 主驱动电机功率 |
kW |
37/45 |
| 水平进给电机功率 |
kW |
7 |
| 垂直进给电机功率 |
kW |
7 |
| 动力头电机功率 |
|
- |
| C轴电机功率 |
|
- |
| 工件精度 |
|
IT6 |
| 工件表面精度 |
μm |
Ra1.6 |
| 机床重量 |
kg |
20000 |
| 机床外形尺寸 |
mm |
6500×4800×5500 |
| 控制系统型号 |
|
FANUC 0i-TC | |
|
|
