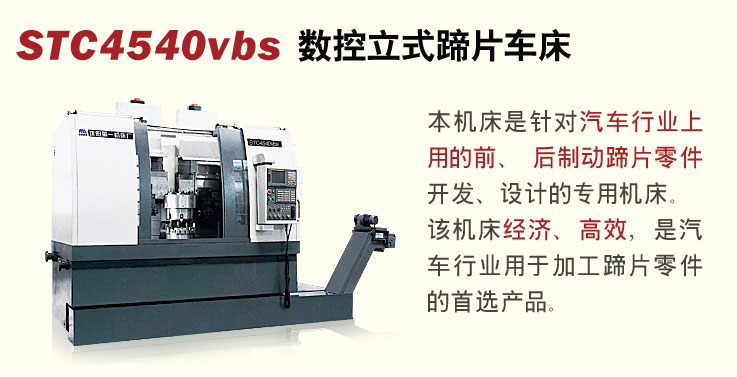

产品名称：STC4540vbs数控立式蹄片车床
关 键 词(Tag)：机床 | STC4540vbs数控立式蹄片车床是针对汽车行业上用的前、后制动蹄片零件开发、设计的专用机床。
机床结构为单主轴，双刀架，整体布局左右对称，刀架为排刀结构，刀夹根据零件自制高刚性专用刀夹。
关键的外购件全部采用国际知名厂家生产的元件，使机床具有高可靠性、大扭矩、高刚性的优点。
控制系统采用FANUC 18i系统，主电机及进给伺服电机全部采用AC电机。
机床配有专用夹具，一次装夹两个零件。同时双刀架的结构特点能一次完成零件端面及圆弧面的粗、精加工。
该机床经济、高效、是汽车行业用于加工蹄片零件的首选产品。
| |
|
STC4540vbs |
| 加工能力 |
|
|
| 较大回转直径 |
mm |
450 |
| 较大车削直径 |
mm |
450 |
| 较大车削高度 |
mm |
- |
| 主轴 |
|
|
| 转速范围 |
r/min |
100-800 |
| 卡盘直径 |
" |
专用卡具 |
| 主轴端部型号 |
|
A211 |
| 主轴轴承直径（前） |
mm |
180 |
| 主轴较大扭矩 |
Nm |
784 |
| X/Z轴 |
|
|
| X轴行程 |
mm |
200 |
| Z轴行程 |
mm |
400 |
| X轴快移速度 |
m/min |
8 |
| Z轴快移速度 |
m/min |
8 |
| 精度 |
|
|
| 加工精度 |
mm |
IT6-IT7 |
| X/Z轴定位精度 |
mm |
0.025/0.030 |
| X/Z轴重复定位精度 |
mm |
0.0075/0.015 |
| 刀架 |
|
|
| 刀架形式 |
|
双刀架排刀 |
| 外圆刀发具尺寸 |
mm |
35×25 |
| 镗刀杆发具尺寸 |
mm |
- |
| 电机功率 |
|
|
| 主轴电机（额定/30min) |
kW |
22/26 |
| X轴伺服电机 |
kW |
2-3 |
| Z轴伺服电机 |
kW |
2-4 |
| 冷却泵电机 |
kW |
0.75 |
| 机床外形尺寸 |
|
|
| 长 |
mm |
2600 |
| 宽 |
mm |
2423 |
| 高 |
mm |
2614 |
| 机床净重 |
kg |
12000 | |
|
|
