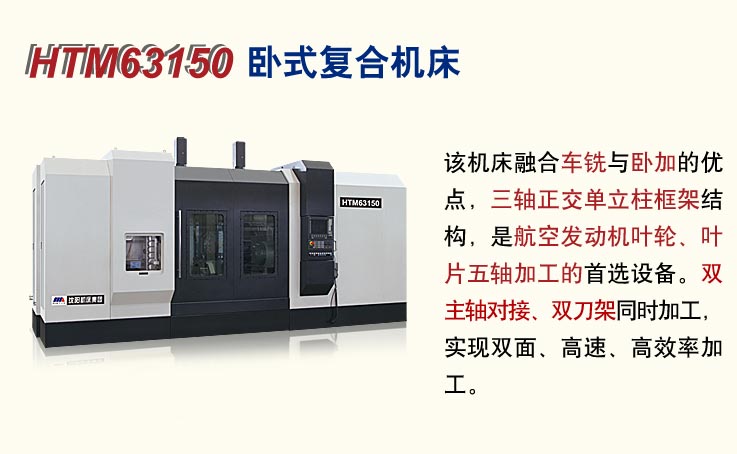

产品名称：HTM63150卧式复合机床
关 键 词(Tag)：机床 | 融合车铣与卧加的优点，三轴正交单立柱框架结构，是航空发动机叶轮、叶片五轴加工的首选设备。
双主轴对接、双刀架同时加工，实现双面、高速、高效率加工。
X轴采用双驱动结构，XYZ三轴实现零间隙驱动，快移速度50m/min，铣削主轴最高转速10000rpm，适应高速复合加工。
B轴力矩电机直接驱动，摆角240°定位精度高，动态响应特性好。
Y轴采用独特的滑枕结构，行程达420mm，扩展了机床的加工空间。
| |
|
HTM63150 |
| 床身上较大回转直径 |
mm |
700 |
| 较大加工直径 |
mm |
630 |
| 较大车削长度 |
mm |
1500 |
| X1/Y/Z1/X2/Z2/Z3轴行程 |
mm |
750/±210/1850/230/1550/1500 |
| B/C1轴转角 |
° |
±120/360 |
| 承重 |
kg |
1500 |
| 车削主轴(主传动) |
|
|
| 车削主轴功率(额定/40%ED) |
kW |
64.4/80 |
| 车削主轴扭矩(额定/40%ED) |
N.m |
820/1110 |
| 车削主轴最高转速 |
r/min |
3200 |
| 车削主轴通孔直径 |
mm |
95 |
| 车削主轴头型号 |
|
A2-8 |
| 卡盘直径 |
mm |
315 |
| 铣削主轴 |
|
|
| 铣削主轴功率(额定/40%ED) |
kW |
54/64 |
| 铣削主轴扭矩(额定/40%ED) |
N.m |
136/190 |
| 铣削主轴最高转速 |
r/min |
10000 |
| B轴 |
|
|
| B轴功率(额定) |
kW |
7.9 |
| B轴扭矩(额定/较大) |
N.m |
1200/2120 |
| B轴额定转速 |
r/min |
50 |
| 最小编程增量 |
° |
0.001 |
| 第二车削主轴 |
|
主参数同第一主轴；行程 1500mm |
| 伺服进给轴 |
|
|
| X1轴伺服电机扭矩/功率 |
N.m/kW |
37/11.6 |
| Y轴伺服电机扭矩/功率 |
N.m/kW |
14.7/4.6 |
| Z1轴伺服电机扭矩/功率 |
N.m/kW |
74/15.5 |
| X1/Y/Z1/X2/Z2/Z3轴快移速度 |
m/min |
50/50/50/32/32/20 |
| X2轴伺服电机扭矩/功率 |
N.m/kW |
7.3/2.29 |
| Z2轴伺服电机扭矩/功率 |
N.m/kW |
7.3/2.29 |
| Z3轴伺服电机扭矩/功率 |
N.m/kW |
16.9/3.5 |
| 刀具存储能力 |
把 |
40 |
| 较大刀具长度 |
mm |
350 |
| 较大刀具直径 |
mm |
φ80/φ160 |
| 较大刀具重量 |
kg |
10 |
| 刀具接口形式 |
|
CAPTO C6 |
| 较大刀具长度 |
mm |
120 |
| 较大刀具安装尺寸 |
mm |
25×25;φ40 |
|
相邻工位换刀时间
|
s |
0.58 |
| 动力刀具最高转速 |
r/min |
4000 |
| 动力头钻孔直径 |
mm |
20 |
| 动力头攻丝直径 |
mm |
M16 |
| 较大棒铣刀直径 |
mm |
25 |
| 较大端铣刀直径 |
mm |
50 |
| 机床长宽高 |
mm |
6450/2900/3300 | |
|
|
