HTM40/80系列车铣加工中心

关键词(Tag)：机床

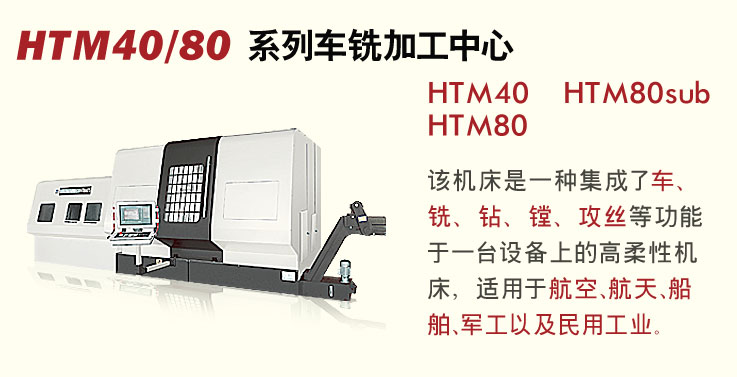

HTM系列产品是吸收国外先进技术，由我厂自主开发设计的具有五轴五联动功能的车铣加工中心，是一种集成了车、铣、钻、镗、攻丝等功能于一台设备上的高柔性机床，对于航空、航天、船舶、军工以及民用工业中的一些形状复杂、精度要求高的异形回转体零件，可在一次装夹中完成全部或大部分工序的加工，既可保证精度，又可提高效率、降低成本。

		HTM40	HTM80	HTM80sub
能力	mm
床身上旋径	mm	φ600	φ900	φ1000
滑鞍上旋径	mm	φ500	φ700	φ900
较大车削直径	mm	φ400	φ800	φ800
较大加工长度		1000/1500/2000/ 3000/4000/6000	1000/1500/2000/ 3000/4000/6000	1000/1500/2000/ 3000/4000/6000
行程
X轴行程	mm	460	670	750
Y轴行程	mm	-100/+150	-200/+300	-200/+300
Z轴行程	mm	1100/2100/3200/4100/6100	1100/2100/3200/4100/6100	1100/2100/3200/4100/6100
B轴行程		-100°/+100°	-100°/+100°	-100°/+100°
C轴行程	°	360	360	360
副主轴行程	mm			1500(Z:1500)
主轴
卡盘尺寸	"	8	8	8
较大转速	rpm	4000	2800	2000
主轴端		A2-6	A2-11	A2-11
主轴通径	mm	65	100	100
功率（S1-S6）	kW	22/30	37/56	37/56
C轴
扭矩（S1-S6）	Nm	430/649	1070/1400	1743/2250
最小分度角度	°	0.001°	0.001°	0.001°
最高转速	rpm	20	20	20
副主轴
卡盘尺寸	mm			15"
主轴较大转速	rpm			2000
主轴端				A2-11
主轴通径	mm			70
功率（S1-S6）	kW			28/42
副C轴
最小分度角度	°	0.001°	0.001°	0.001°
最高转速	rpm	20	20	20
铣轴
功率（S1-S6）	kW	12/18.5	17/25	17/25
最高转速	rpm	5000	4000	4000
B轴
最高转速	rpm	26	20	30
分度角度	°	5或者任意角度	5或者任意角度	5或者任意角度
最小分度角度	°	0.001°	0.001°	0.001°
尾座
套筒行程	mm	150	200	200
顶尖		MT5	MT5	MT6
自动刀具更换装置ATC
刀柄形式		CAPTO C5/HSKA63	CAPTO C6/HSKA80	CAPTO C6/C8/HSKA100
刀具较大直径	mm	100	125	125
刀库容量	位	12/24/32/48/96	12/24/32/48/96	12/24/32/48/96
所需动力源
电源	KVA	380V 50HZ	380V 50HZ	380V 50HZ
空气源	L/min	5-8bar 500	5-8bar 500	5-8bar 500
机器大小
高度	m	2.5	3	3.3
机床（长×宽）	m	5.1×2.8(Z:1000)	8.6×3.5(Z:2000)	6.9×3.3(Z:1500)
重量	m	17T(Z:1000)	23T(Z:2000)	31T(Z:1500)
