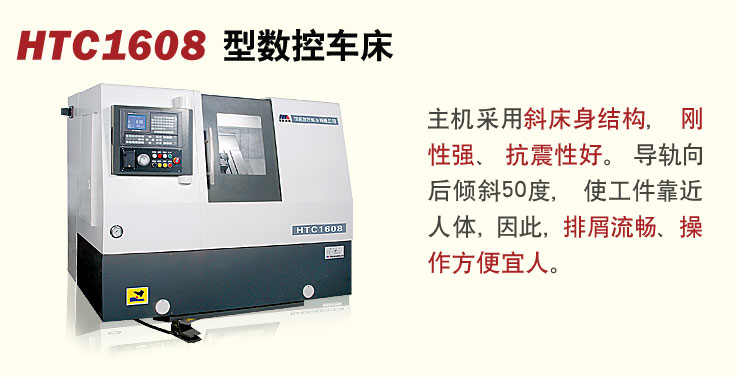

产品名称：HTC1608型数控车床
关 键 词(Tag)：机床,数控车床 | HTC1608型数控车床系双座标两轴联动,半闭环小规格数控车床。主机床身采用斜床身结构，刚性强、抗震性好。导轨向后倾斜50度，使工件靠近人体，因此，排屑流畅、操作方便宜人。本机控制系统可根据用户要求采用不同的系统和NC纵横向伺服系统。
| |
|
HTC1608 |
| 卡盘直径 |
mm |
φ165 |
| 床身上较大回转直径 |
mm |
φ480 |
| 滑鞍上较大回转直径 |
mm |
φ380 |
| 较大加工直径 |
mm |
φ160 |
| 较大车削长度 |
mm |
80 |
| 主轴通孔直径 |
mm |
φ40 |
| 主轴头型式 |
|
A2-4 |
| 主轴转速 |
r/min |
100-5000 |
| 轴类较大加工长度 |
mm |
80 |
| X轴较大行程 |
mm |
300 |
| Z轴较大行程 |
mm |
220 |
| X/Z轴电机扭矩 |
Nm |
6/6 |
| 快移速度（X/Z轴） |
m/min |
16/16 |
| 刀架工位数 |
工位 |
8 |
| 刀方尺寸 |
mm |
20×20 |
| 工具孔直径 |
mm |
φ25 |
| 刀架定位精度 |
" |
±4 |
| 刀架重复定位精度 |
" |
±1.6 |
| 工件精度 |
|
IT6 |
| 主电机功率 |
kW |
5.5/7.5 |
| 定位精度 |
mm |
0.008/0.012 |
| 重复定位精度 |
mm |
0.006/0.007 |
| 粗糙度 |
μm |
Ra0.8 |
| 机床外形尺寸（长×宽×高） |
mm |
2000×1300×1650 |
| 机床重量 |
|
|
| 净重 |
kg |
1800 |
| 毛重 |
kg |
2300 | |
|
|
