CA-B系列卧式车床

关键词(Tag)：卧式车床,CA-B

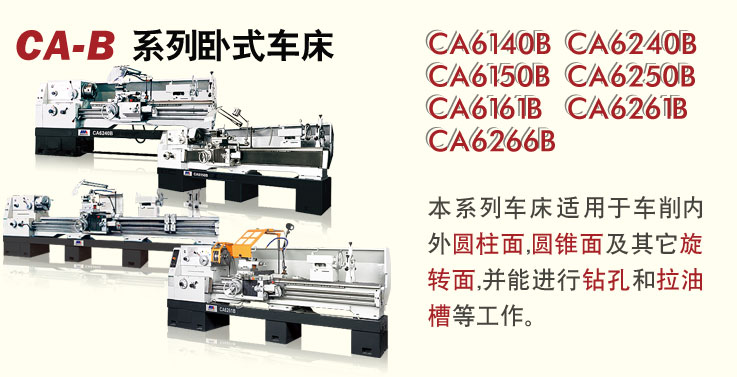

        本系列车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等工作。
        CA系列产品，以“A”型号为基型，派生出几种变形产品。B型主轴孔径80cm。
        床身宽于一般车床，具有较高的刚度，导轨面经中类淬火，经久耐磨。
        机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
        机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力高带切削。主轴孔径大，可选用附件齐全。

		CA6140B	CA6240B	CA6150B	CA6250B	CA6161B	CA6261B	CA6266B
床身上回转直径	mm	φ400(16")	φ400(16")	φ500(20")	φ500(20")	φ610(24")	φ610(24")	φ660
刀架上回转直径	mm	φ210 (8 1/4")	φ210 (8 1/4")	φ300 (12")	φ300 (12")	φ370 (14 9/16 ")	φ370 (14 9/16 ")	φ400
马鞍内回转直径×有效宽度	mm		φ630(25") ×210		φ720(28") ×210		φ830 (32 2/3 ") ×210	φ830 ×210
二顶尖间长度	mm	750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118")	750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118")	750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118")	750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118")	750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118")	750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118")	750/1000/ 1500/2000/ 3000 (29"/40"/ 60"/118")
床身宽度、硬度	mm	400 (15 19/25")	400 (15 19/25")	400 (15 19/25")	400 (15 19/25")	400 (15 19/25")	400 (15 19/25")	400 (15 19/25")
刀杆截面	mm	25×25	25×25	25×25	25×25	25×25	25×25	25×25
主轴
主轴转速范围
B	r/min	10-1400 (24 kinds)	10-1400 (24 kinds)	10-1400 (24 kinds)	10-1400 (24 kinds)	10-1400 (24 kinds)	10-1400 (24 kinds)	10-1400 (24 kinds)
C	r/min	14-1250 (24 kinds)	14-1250 (24 kinds)	14-1250 (24 kinds)	14-1250 (24 kinds)	14-1250 (24 kinds)	14-1250 (24 kinds)	14-1250 (24 kinds)
主轴内孔及主轴头型式
B	mm	φ80 (3 9/64") D8	φ80 (3 9/64") D8	φ80 (3 9/64") D8	φ80 (3 9/64") D8	φ80 (3 9/64") D8	φ80 (3 9/64") D8	φ80 (3 9/64") D8
C	mm	φ104 D11	φ104 D11	φ104 D11	φ104 D11	φ104 D11	φ104 D11	φ104 D11
前主轴孔锥度
B	mm	φ90 (1:20)	φ90 (1:20)	φ90 (1:20)	φ90 (1:20)	φ90 (1:20)	φ90 (1:20)	φ90 (1:20)
C	mm	φ120	φ120	φ120	φ120	φ120	φ120	φ120
进给
进给数量		64 kinds (for each)	64 kinds (for each)	64 kinds (for each)	64 kinds (for each)	64 kinds (for each)	64 kinds (for each)	64 kinds (for each)
主轴每转纵向进给
标准	mm/r	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6
小进给	mm/r	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11
加大进给	mm/r	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4
公制螺纹范围	mm	1-192 (44 kinds)	1-192 (44 kinds)	1-192 (44 kinds)	1-192 (44 kinds)	1-192 (44 kinds)	1-192 (44 kinds)	1-192 (44 kinds)
英制螺纹范围		1/2-24t.p.i (28kinds)	1/2-24t.p.i (28kinds)	1/2-24t.p.i (28kinds)	1/2-24t.p.i (28kinds)	1/2-24t.p.i (28kinds)	1/2-24t.p.i (28kinds)	1/2-24t.p.i (28kinds)
模数螺纹范围		0.25-48(module) (39 kinds)	0.25-48(module) (39 kinds)	0.25-48(module) (39 kinds)	0.25-48(module) (39 kinds)	0.25-48(module) (39 kinds)	0.25-48(module) (39 kinds)	0.25-48(module) (39 kinds)
径节螺纹范围		1/2-96 D.P (38 kinds)	1/2-96 D.P (38 kinds)	1/2-96 D.P (38 kinds)	1/2-96 D.P (38 kinds)	1/2-96 D.P (38 kinds)	1/2-96 D.P (38 kinds)	1/2-96 D.P (38 kinds)
床鞍纵向快速	m/min	4 m/min	4 m/min	4 m/min	4 m/min	4 m/min	4 m/min	4 m/min
横刀架行程	mm	320 (12 1/2")	320 (12 1/2")	320 (12 1/2")	320 (12 1/2")	420 (16 4/25")	420 (16 4/25")	420 (16 4/25")
小刀架移动行程	mm	140 (5 1/2")	140 (5 1/2")	140 (5 1/2")	140 (5 1/2")	140 (5 1/2")	140 (5 1/2")	140 (5 1/2")
床尾
床尾主轴较大行程	mm	150 (5 29/32")	150 (5 29/32")	150 (5 29/32")	150 (5 29/32")	150 (5 29/32")	150 (5 29/32")	150 (5 29/32")
床尾主轴直径	mm	φ75 (2 61/64")	φ75 (2 61/64")	φ75 (2 61/64")	φ75 (2 61/64")	φ75 (2 61/64")	φ75 (2 61/64")	φ75 (2 61/64")
床尾主轴孔锥度		Morse No.5	Morse No.5	Morse No.5	Morse No.5	Morse No.5	Morse No.5	Morse No.5
主电机	kW	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)
净重/毛重
750mm	kg	2000/2680	2000/2750	2070/2410	2070/2820	2180/3000	2180/3000	2235
1000mm	kg	2080/2760	2080/2870	2150/2830	2150/2940	2260/3200	2260/3200	2315
1500mm	kg	2230/3020	2580/3530	2300/3050	2300/3160	2437/3400	2437/3400	2492
2000mm	kg	2580/3420	2580/3530	2650/3490	2650/3600	2787/3800	2787/3800	3542
3000mm						3200/	3287/	3542
轮廓尺寸/包装尺寸
750mm		2418×1000 ×1267/ 2600×1520 ×2010	2418×1000 ×1267/ 2600×1520 ×2010	2418×1037 ×1312/ 2600×1520 ×2010	2418×1037 ×1312/ 2600×1520 ×2010	2418×1130 ×1367/ 2600×1620 ×2010	2418×1130 ×1367/ 2600×1620 ×2010	2418×1130 ×1392
1000mm		2668×1000 ×1267/ 2850×1520 ×2010	2668×1000 ×1267/ 2850×1520 ×2010	2668×1037 ×1312/ 2850×1520 ×2010	2668×1037 ×1312/ 2850×1520 ×2010	2668×1130 ×1367/ 2850×1620 ×2010	2668×1130 ×1367/ 2850×1620 ×2010	2668×1130 ×1392
1500mm		3168×1000 ×1267/ 3350×1520 ×2010	3168×1000 ×1267/ 3350×1520 ×2010	3168×1037 ×1312/ 3350×1520 ×2010	3168×1037 ×1312/ 3350×1520 ×2010	3168×1130 ×1367/ 3350×1620 ×2010	3168×1130 ×1367/ 3350×1620 ×2010	3168×1130 ×1392
2000mm		3668×1000 ×1267/ 3850×1520 ×2010	3668×1000 ×1267/ 3850×1520 ×2010	3668×1037 ×1312/ 3850×1520 ×2010	3668×1037 ×1312/ 3850×1520 ×2010	3668×1130 ×1367/ 3850×1620 ×2010	3668×1130 ×1367/ 3850×1620 ×2010	3668×1130 ×1392
3000mm						4668×1130 ×1367/	4668×1130 ×1367/	4668×1130 ×1392
