整体硬质合金精密高效直槽扩挤刀

来源：信息中心　时间：2009-2-1 11:02:59

5 试验效果

图10所示为最终完成的扩挤刀设计型式。经某发动机生产厂家试验(使用机床和切削参数与本文第1节所列相同)，所加工的14±0.1mm孔表面粗糙度值在R_a1.6µm以下，孔的表面质量稳定。国产扩挤刀可连续加工28000个孔，而进口刀具则只能加工21000个孔。

扩挤刀是汽车发动机高精度孔加工专用刀具。汽车发动机的进气管是发动机的重要部件，进气管喷油嘴孔的加工质量直接影响汽车的节油性能。过去加工喷油嘴孔大都使用国外进口的精密扩挤刀，价格昂贵，加工成本很高。为了降低加工成本，提高产品的市场竞争力，汽车刀具国产化已势在必行。下面介绍我公司开发的精密直槽扩挤刀的设计及制造要点。 1 被加工孔的特点发动机喷油孔的加工工序如扩f11±0.1mm和f14±0.1mm孔，锪f20mm沉孔及成型倒棱面，其中f14±0.1mm孔表面粗糙度要求达到R_a1.6µm。在加工过程中，由于铝合金强度低，切屑变形大，将影响加工效果，而提高切削速度和加大进给量能减小切屑变形系数，因此采用高转速大进给量加工，能抵消一部分切屑变形。为了保证被加工孔的表面粗糙度值在R_a1.6µm以下，必须设计合理的刀具结构及参数，减小甚至消除积屑瘤，避免鳞刺的产生，防止出现振动，同时还应采取措施对已加工表面进行挤压，进一步降低粗糙度值。 2 刀具设计要求消除积屑瘤积屑瘤是切屑底层金属与前刀面发生冷焊造成的，适当增大前角，提高前刀面光洁度是消除积屑瘤的主要措施。通常增大前角的主要方法是采用右螺旋面和负偏距平面，但螺旋面是砂轮和工件通过螺旋运动合成的，磨削过程平稳性差，难以获得高光洁度的前刀面，而负偏距平面将降低刀具强度，也不宜采用。此时可采用正偏距平面，它虽使前角有所减小，但将增大切屑的脆性，使之易于断裂，是消除积屑瘤的有效措施。消除鳞刺从金属切削原理可知，当切削速度较高时，减小前角可抑制鳞刺的产生，因此，采用正偏距平面除可消除积屑瘤外，还可有效抑制鳞刺的产生。防止振动振动通常分为三种：自由振动、强迫振动和自激振动(即颤振)。自由振动和强迫振动与刀具无关；颤振是由振动本身从单向作用的外力获取能量来维持自己的振动，也叫自持振动，此种振动的大小与刀具设计合理与否密切相关。刀具切削时的受力情况如①尽量提高前刀面的光洁程度，使粗糙度值保持在R_a0.2µm以下；②确定合理的后角，并使后刀面粗糙度值保持在R_a0.4µm以下。前刀面的加工为获得高质量的前刀面，应选用细粒度的金刚石砂轮，磨削线速度应达到50m/s以上，磨削方向如一种是将后刀面加工成平面后角，从图8可知，砂轮走刀方向应与折线L平行才能使后刀面无高点，因此需要三次走刀。此外，由于每次走刀方向不一致，必然产生明显的接刀痕迹，影响外观，且费工时。另一种是将后刀面加工成铲磨曲面，从图9可知，圆C是砂轮走刀方向，铲磨运动正是利用圆周运动和直线移动来合成的，很容易实现一次走刀完成后刀面的加工，加工效率高，尺寸精度易于控制，无接刀痕迹，外观漂亮。比较后刀面的两种结构，以采用铲磨曲面较为合适，后角取9°～11°，最终加工的磨削进给量应取得很小，以便将后刀面粗糙度控制在R_a0.4µm以下。
图8	图9

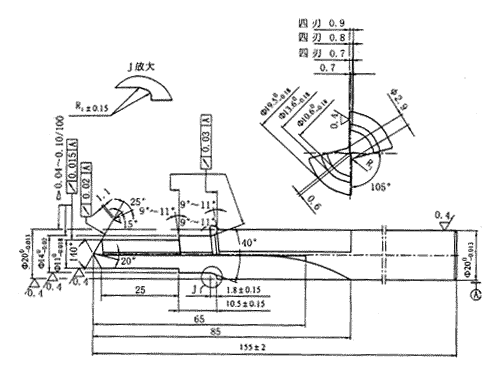

图10
